Modul "Hohlkastendecke"

Modul Hohlkastendecke

Die Eingabe gliedert sich in:

  • allgemeine Angaben zum Projekt bzw. zum betrachteten Bauteil
  • Definition des statischen Systems
  • Definition des Querschnittes
  • Lastangaben
  • Angabe der Schwingungsparameter
  • Berechnungsoptionen

Im Bereich Allgemeines kann die Nutzungsklasse festgelegt werden. Brettsperrholz-Elemente sind für die Nutzungsklassen 1 und 2 zugelassen.

  • Nutzungsklasse 1: entspricht i.A. einer üblichen Wohnraumnutzung
  • Nutzungsklasse 2: wird i.A. bei überdachten, offenen Bauwerken verwendet

Eingabe - Allgemeines - Nutzungsklasse

· 2015/05/22 10:53

In der vorliegenden Version können nur Einfeldträger berechnet werden. In diesem Eingabebereich werden die Spannweiten und die Auflagerbreiten festgelegt.

Eingabe - statisches System

· 2024/10/10 10:49 · Alexandra Thiel

Die Eingabe der BSP-Querschnitte (Plattenquerschnitte) erfolgt wie bei den anderen Modulen. Es kann jedoch noch ausgewählt werden, ob die Platten oben und unten gleich sind.

Option gleiche Platten oben und unten

Beschreibung einblenden

Die Definition des Rippenquerschnittes (Rechteckquerschnitt aus BSH oder Vollholz) erfolgt über die Eingabe der Höhe und Breite der Rippe sowie Auswahl des Materials. Bei Auswahl von "nur Standardabmessungen" werden die Abmessungen für den nächstgelegenen Standardquerschnitt gesetzt.

Eingabe - Rippenquerschnitt

Die Eingabe der Lasten erfolgt wie beim Modul BSP-Platte 1D - Durchlaufträger, jedoch beschränkt auf Gleichlasten.

Beschreibung einblenden

· 2024/10/10 10:49 · Alexandra Thiel

In diesem Modul ist derzeit keine Brandbemessung möglich.

· 2024/10/10 10:49 · Alexandra Thiel

Die Auswahl, ob ein Schwingungsnachweis durchgeführt werden soll, erfolgt in der Karteikarte „Schwingungen“.

Eingabe - Schwingungen

Für den Schwingungsnachweis sind folgende Angaben von Bedeutung:

  • Hohe oder normale Anforderung? Diese Auswahl hat Einfluss auf die Grenzwerte.
  • Modaler Dämpfungsgrad
  • Berücksichtigung der Estrichsteifigkeit
    • Estrichstärke
    • Elastizitätsmodul des Estrichs
  • Lagerung (2-seitig oder 4-seitig)
  • Raumbreite b quer zur Spannrichtung

Für den gewählten Querschnitt wird die wirksame Breite bw für das Steifigkeitskriterium angegeben.

· 2015/05/22 10:53

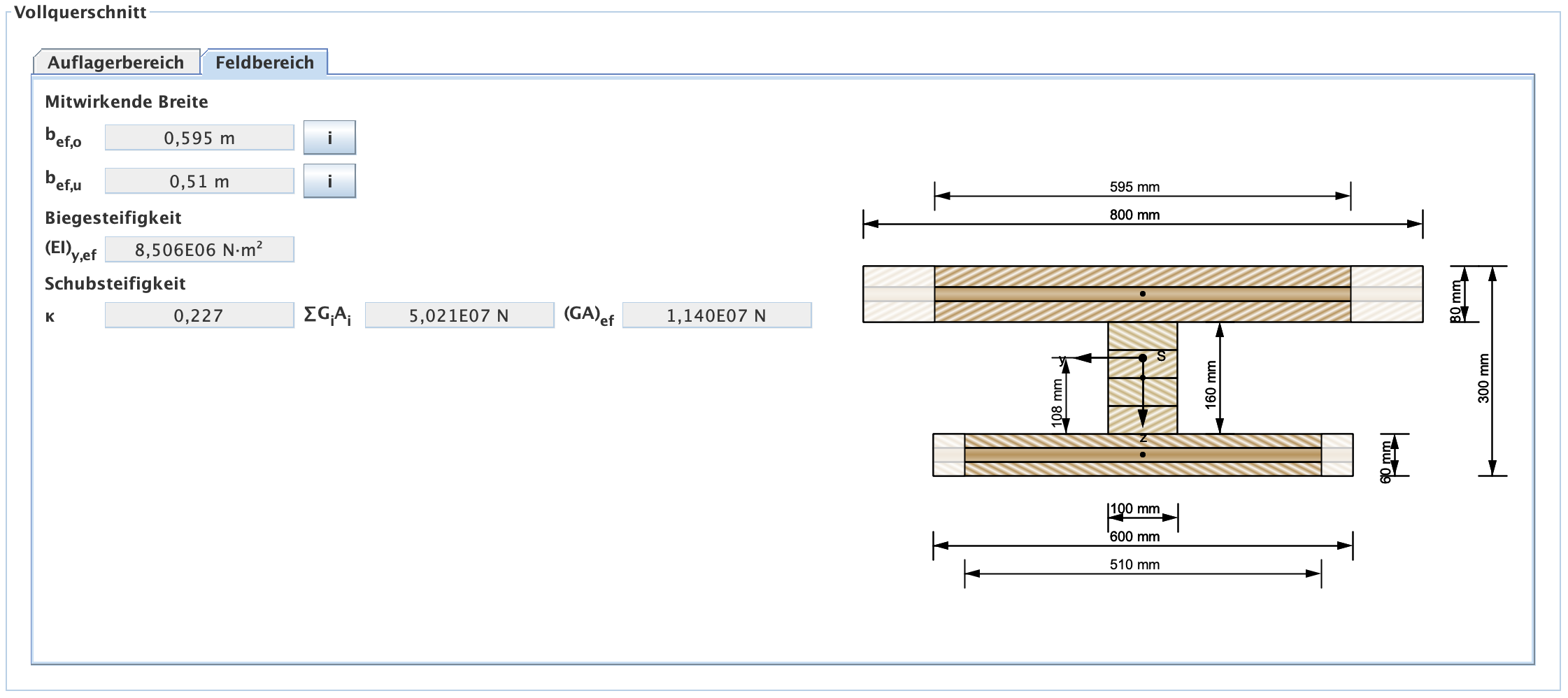

Auf der Karteikarte "Querschnittswerte" werden die mitwirkende Breite, der Schwerpunkt sowie die Biege- und Schubsteifigkeit des Rippenquerschnitts im Auflager- und Feldbereich angezeigt.

Querschnittswerte im Feldbereich

Über den Button können die Steifigkeiten der BSP-Platte, des BSH-Trägers sowie der Schubfeder, welche als Eingangsparameter für die Ermittlung der mitwirkenden Breite dienen, angezeigt werden.

Steifigkeiten der BSP-Platte sowie der Rippe und der Schubfeder

Die Zusammenfassung der Ergebnisse ist analog zum Modul "BSP-Platte 1D – Durchlaufträger".

Beschreibung einblenden

Unterschiede zeigen sich jedoch für ULS - Schub, da für die BSP-Platte einer Rippendecke auch der Nachweis für Schub bei Belastung in der Ebene (Scheibenschub) zu führen ist.

Zusammenfassung der Ergebnisse

· 2024/10/10 10:49 · Alexandra Thiel
