Benutzerhandbuch

Beim Aufruf des Programmes erscheint zunächst der Startbildschirm mit allgemeinen Angaben zum Tool, wie z.B. aktuelle Version, Kontaktinformationen und Projektpartner.

Im unteren Bereich des Fensters befindet sich die Auswahl, ob mit dem Konfigurator der Standardtypologien oder der benutzerdefinierten Eingabe fortgesetzt werden möchte. Aktuell ist die benutzerdefinierte Eingabe noch nicht aktiviert.

Wurde beim Startbildschirm die Option "Konfigurator starten …" gewählt, wird ein Fenster mit den vordefinierten Grundrissen, den sogenannten Standardtypologien gestartet.

Im oberen Bereich des Fensters besteht dann die Möglichkeit die Typologien nach Größe des benötigten Platzes (Länge in x-Richtung und Länge in y-Richtung), Anzahl der Räume (alles in einem Raum oder aufgeteilt in mehrere Räume) sowie nach vorhandener Ausstattung (mit oder ohne WC, Dusche oder Badewanne) zu filtern.

Auf der linken Seite des Fensters sind allgemeine Projekteinstellungen und -optionen angeführt, welche die Mindestabmessungen der Standardtypologien beeinflussen.

Grundsätzlich ist zu entscheiden, ob die Warmwasserbereitung zentral oder dezentral erfolgt, wieviele Geschoße vorhanden sind (aktuell ist diese Auswahl mit 4 fixiert, von 1-4 gleiche Rohrdimensionen!) und welche Platzbedarfe notwendig sind. Hier wird unterschieden in barrierefrei und anpassbar nach ÖNORM B 1600:2023 und keine Barrierefreiheit mit Platzbedarf nach ÖNORM H 5411:2023.

Anpassbar bedeutet, dass eine Zwischenwand entfernt werden kann und eine Badewanne zu einer Dusche umgebaut werden kann. Andere Umbaumaßnahmen sind aktuell nicht berücksichtigt.

Des Weiteren besteht die Möglichkeit die Heizung (Heizungsschacht, HZ VL, HZ RL, Heizungsverteiler) mitzuplanen sowie bei Grundrissen mit einem separaten Raum fürs WC gibt es die Option eines Handwaschbeckens sowie die Möglichkeit die Schachtbreite hinter dem WC der Raumbreite anzupassen.

Im oberen Bereich des Projektfensters befinden sich die Menüleiste und mehrere Buttons. Der Hauptbereich des Fensters besteht aus der interaktiven Zeichenfläche (links), dem Parameterpanel (rechts oben) und der Darstellung der Musterlösung (rechts unten).

Das Menü Datei bietet folgende Möglichkeiten:

• Neues Projekt erstellen
• Öffnen eines Projektes sowie Anzeige der kürzlich benutzten Dokumente
• Speichern
• Exportieren als PDF-Datei
• Programm beenden

Im Menü Bearbeiten können Projektinformationen eingegeben, sowie die Einstellungen verändert werden.

Im Menü Hilfe kann das Benutzerhandbuch aufgerufen werden. Zudem können Informationen über das Programm angezeigt werden.

Von links nach rechts:

• Selektieren: aktuell können nur die Sanitärgegenstände, Türen und der Wendekreis selektiert werden
• Spiegeln: Sanitärgegenstände und Türen können entlang der Wand gespiegelt werden
• Verschieben in mm-Schritten nach links, rechts, oben, unten: Sanitärgegenstände und Türen können entlang der Wand verschoben werden; der Wendekreis frei im Raum

Von links nach rechts:

• TC: Auffinden einer gültigen Position des Wendekreises
• W2S: Visualisierung der Anbindung der benötigten Anschlüssen eines Sanitärgegenstandes an Schächte bzw. Versorgungsstellen
• arrange: Anordnung von selektierten Sanitärgegenständen (in der Reihenfolge, wie sie selektiert wurden) an einer Wand von links nach rechts oder bei gleichzeitigem Drücken der SHIFT-Taste von rechts nach links. Wird gleichzeitig die CTRL-Taste gedrückt gehalten, wird der erste bzw. letzte Sanitärgegenstand nicht verschoben.
• distribute: Verteilen von Sanitärgegenständen entlang einer Wand
• min L: gibt die Mindestlänge einer Wand für die selektierten Objekte aus

Von links nach rechts:

• → Dynamo: Export in eine csv-Datei, die mittels des Dynamo-Scripts weiterverarbeitet werden kann
• BIM-Model: Durch Drücken dieses Buttons wird, falls vorhanden, das BIM-Modell des jeweiligen Typs heruntergeladen
• IFC: Durch Drücken dieses Buttons wird, falls vorhanden, die IFC-Datei des jeweiligen Typs heruntergeladen
• Leitdetails: Link zu den vorhandenen Leitdetails
• Konfigurator: Öffnet den Konfigurator der Standardtypologien

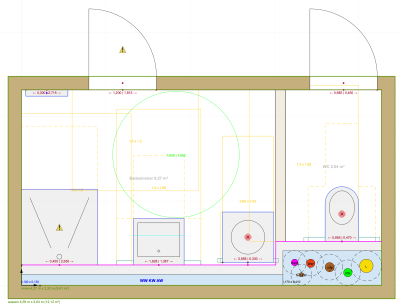

Sollten Konflikte vorliegen, kann mit diesem Button das Fenster mit den vorliegenden Fehlern und Warnungen angezeigt werden. Siehe auch Visualisierung der Konflikte in der Zeichenfläche.

Der linke Button ruft das Info-Fenster, der mittlere das Benutzerhandbuch und der rechte die Background-Informationen auf.

Über diese Buttons kann die Sprache (Deutsch oder Englisch) verändert werden. In der derzeit vorliegenden Version ist nur Deutsch verfügbar.

In der Zeichenfläche wird der Grundriss des Projektes dargestellt.

Sanitärgegenstände und Türen können durch einen Mausklick auf das Objekt selektiert und entlang der Wand durch Drücken der CTRL_Taste und ziehen der Maus in die jeweilige Richtung verschoben werden.

Die Anpassungsmöglichkeiten an die reale Situation bestehen hinsichtlich:

• Warmwasserbereitung (zentral, dezentral)
• Barrierefreiheit bzw. andere zugrundeliegende Normen für Platzbedarfe
• Raumgrößen und Wandstärken
• Größe von Schächten und Vorsatzschalen
• Positionen von Sanitärgegenständen (über interaktive Zeichenfläche)
• Türposition sowie Anschlagrichtung (über interaktive Zeichenfläche)

Bei jeder Änderung erfolgt eine regelbasierte Überprüfung ob die Platzbedarfe und Mindestgrößen eingehalten und alle erforderlichen Anschlüsse vorhanden sind. Sollte dies nicht der Fall sein, werden Fehlermeldungen/Warnhinweise angezeigt sowie die betroffenen Objekte markiert.

Im rechten unteren Bereich des Projektfensters werden die Musterlösungen der Installationen in 3D-Ansichten dargestellt. Über die Dropdown-Auswahl kann die jeweilige Ansicht ausgewählt werden. Mit + und - kann die Musterlösung vergrößert bzw. verkleinert werden.

Im Info-Fenster findet man u.a. die Kontaktadresse, sowie die Möglichkeit die Nutzungsbedingungen anzuzeigen und einen „Feedback-Button“.

Über das Menü „Bearbeiten | Projektinfo“ gelangt man zur Eingabe der Projektinformationen. Hier können Projektnummer und Projektname vergeben, sowie eine Beschreibung der betrachteten Räume vorgenommen werden. Des Weiteren kann ein Bearbeiter eingetragen werden. Erstellungs- und Änderungsdatum des Projektes, sowie der Speicherort werden automatisch gesetzt.
